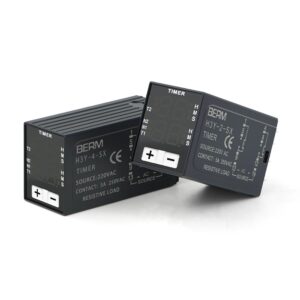

Relé Temporizador Digital Multifunción de 8 y 14 Pines

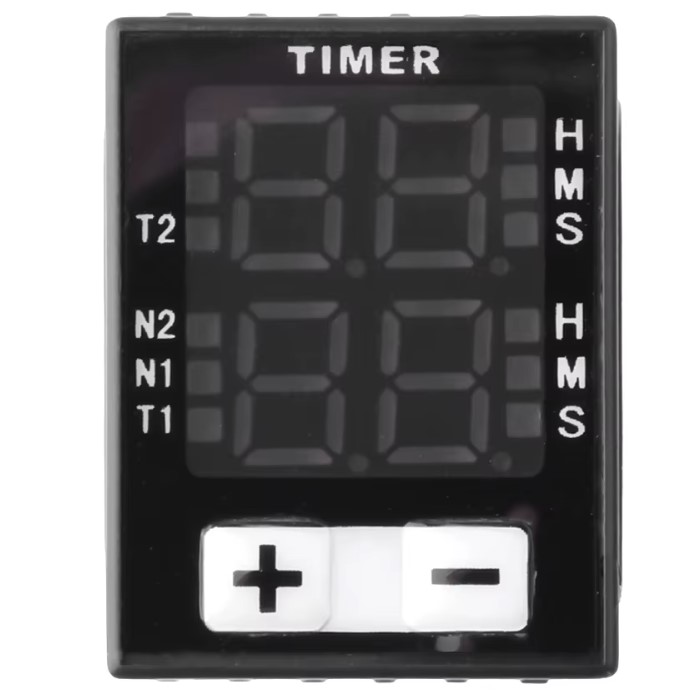

Relé temporizador digital multifunción con pantalla LED y configuración mediante botones, diseñado para controlar retardos de conexión, desconexión y ciclos automáticos en sistemas eléctricos y de automatización industrial. Disponible en versiones de 8 y 14 pines.
[reserva_formulario]
[ti_wishlists_addtowishlist]
Descripción
CARACTERÍSTICAS GENERALES:
- Voltaje Nominal: 220 VAC, 50/60 Hz
- Rango de temporización: 0,1 segundos a 99 horas
- Capacidad de contacto: 5 A a 220 VAC (carga resistiva)
- Modos de funcionamiento: N1, N2, T1 y T2
- Función de retardo: A la conexión N1
- Función de retardo: A la desconexión N2
- Función cíclica: T1 y T2
- Precisión de temporización: ±1 %
- Consumo máximo: 1,5 VA
- Base de tiempo: Configurable
- Memoria: Automática de configuración

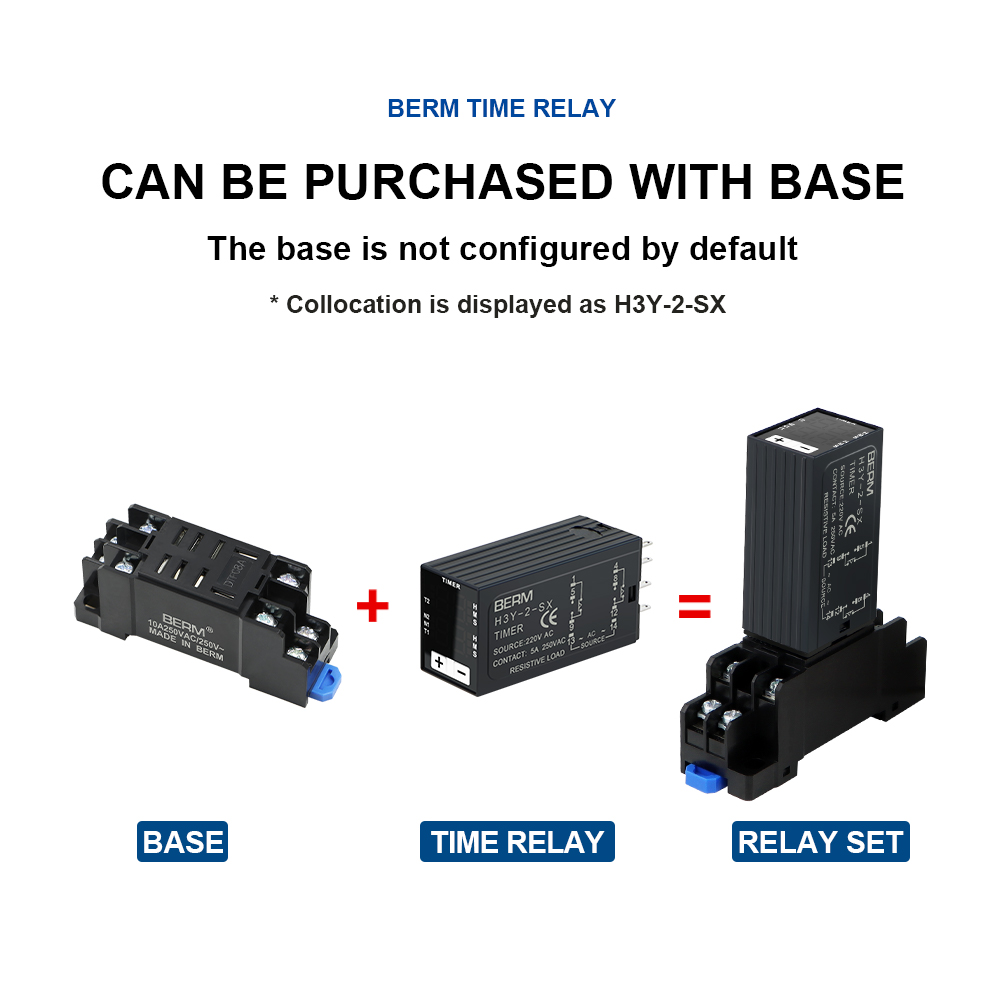

- Montaje: Mediante base o Zocalo (Incluido)
- Temperatura de operación: -25 °C a 75 °C

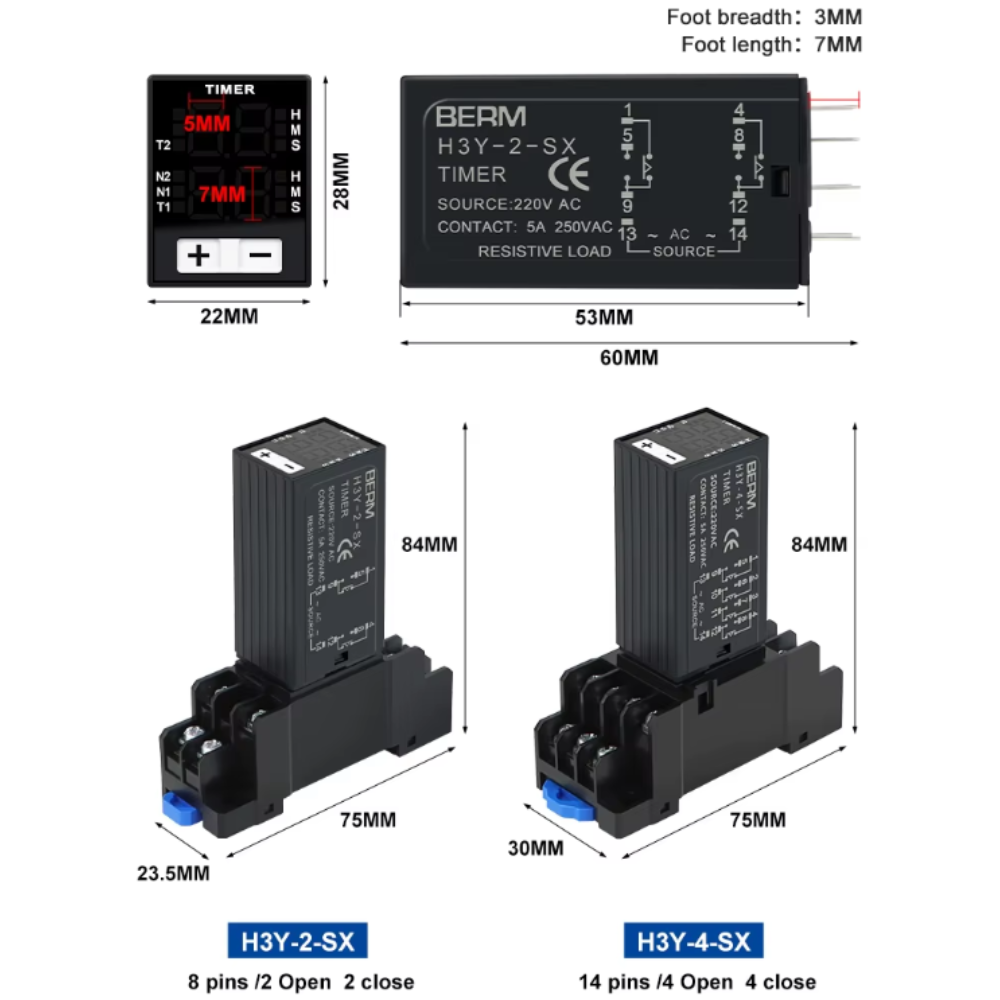

- Dimensiones: 53 × 22 × 28 mm
- Vida mecánica: ≥1 000 000 operaciones
- Vida eléctrica: ≥100 000 operaciones
- Aplicación: Automatización industrial y tableros eléctricos
Otras recomendaciones
Productos relacionados
-
Temporizador Digital Programable Semanal 220VAC 16A
Agregar al carrito Comparar Producto -
Temporizador Mecánico Analógico 24 Horas
Agregar al carrito Comparar Producto -
Temporizador Mecanico Automatico Programable 220VAC
Agregar al carrito Comparar Producto -
Temporizador De Retardo A La Desconexión
Agregar al carrito Este producto tiene múltiples variantes. Las opciones se pueden elegir en la página de producto Comparar Producto -
Temporizador Digital Multifunción Dual Programable
Agregar al carrito Este producto tiene múltiples variantes. Las opciones se pueden elegir en la página de producto Comparar Producto -
Temporizador Horario Digital 24HRS de 16A 250V, THC-15B
Agregar al carrito Comparar Producto

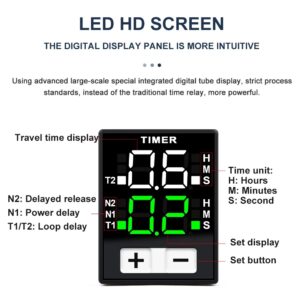

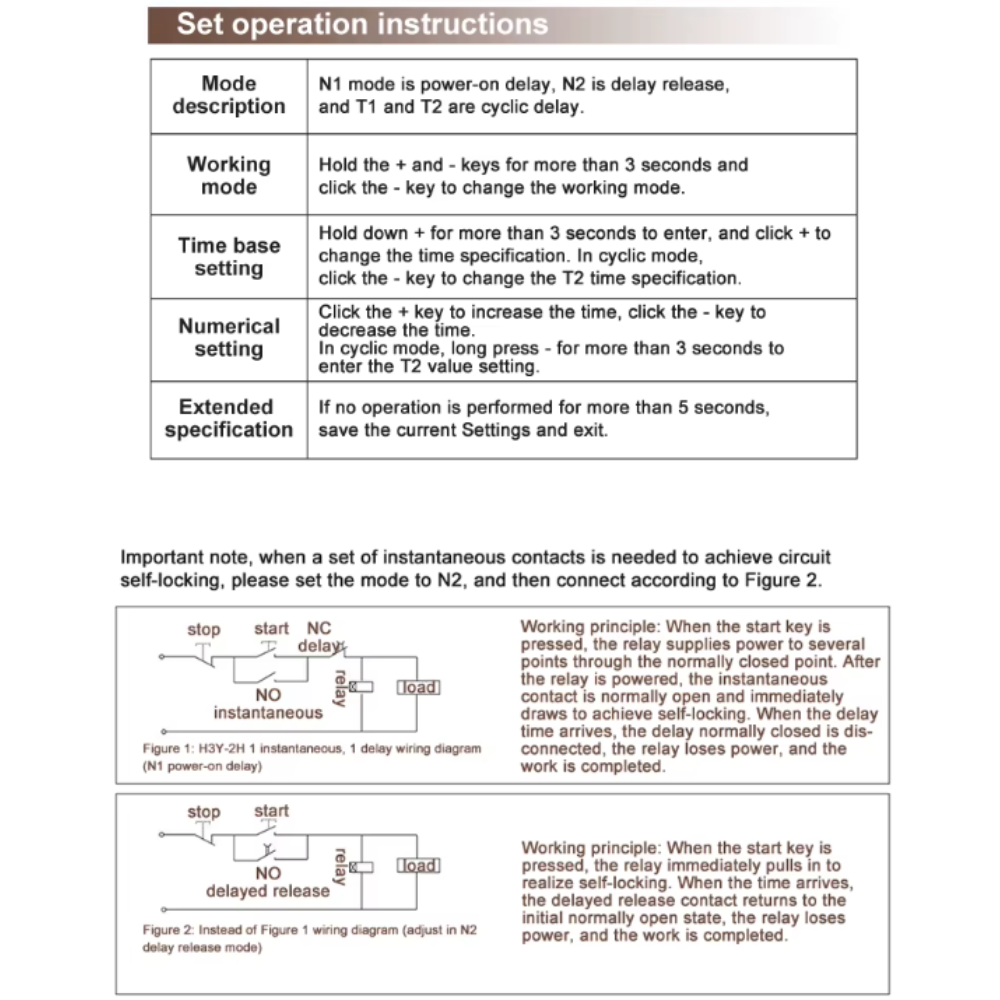

PARAMETRIZACIÓN DEL RELÉ TEMPORIZADOR
1. Seleccionar el modo de funcionamiento
- Mantenga presionados simultáneamente los botones "+" y "-" durante más de 3 segundos
- Presione el botón "-" para cambiar entre los modos disponibles:
- N1: Retardo a la conexión (Power-ON Delay)

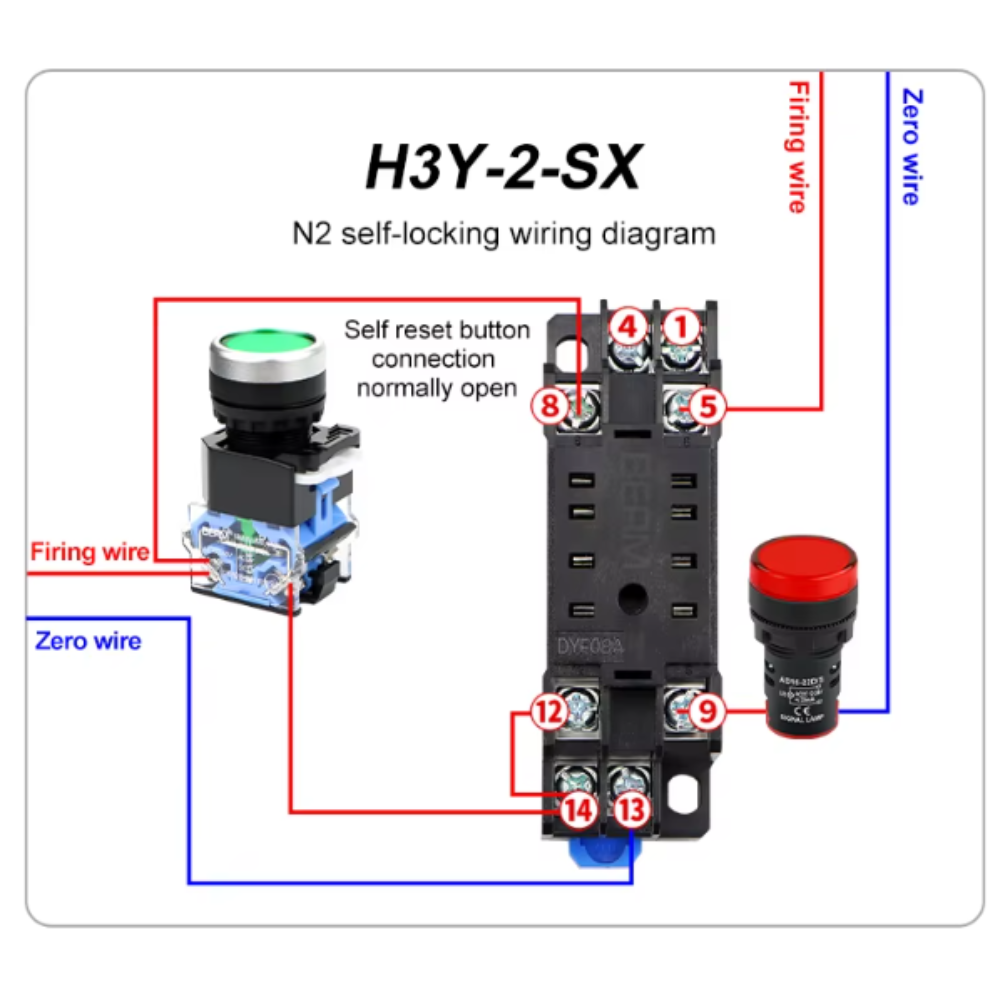

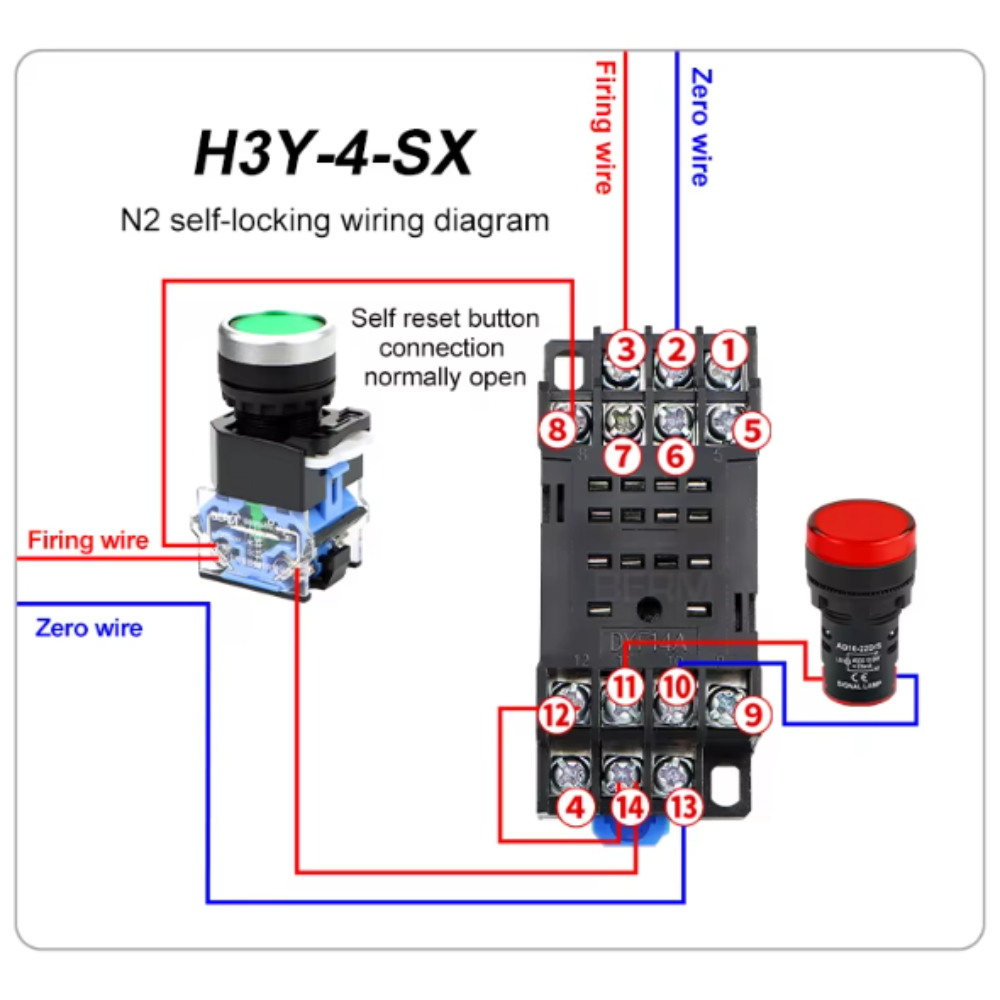

- N2: Retardo a la desconexión (Delay Release)
- T1: Temporización cíclica
- T2: Temporización cíclica con segundo tiempo configurable
2. Configurar la base de tiempo
- Mantenga presionado el botón "+" durante más de 3 segundos
- Presione nuevamente "+" para seleccionar la unidad de tiempo
En modo T2, presione el botón "-" para cambiar la especificación del segundo tiempo (T2).
3. Configurar el tiempo
- Presione "+" para incrementar el tiempo.
- Presione "-" para disminuir el tiempo.
En los modos cíclicos (T1 y T2):
- Mantenga presionado el botón "-" durante más de 3 segundos para ingresar a la configuración del segundo tiempo (T2).
4. Guardar la configuración
Si no se presiona ningún botón durante 5 segundos, el equipo:
- Guarda automáticamente la configuración actual.
- Sale del modo de programación.
DESCRIPCIÓN DE LOS MODOS DE FUNCIONAMIENTO
| Modo | Descripción |
|---|---|
| N1 | Retardo a la conexión. Al energizar el temporizador, inicia la cuenta regresiva y posteriormente activa la salida |
| N2 | Retardo a la desconexión. Al retirar la alimentación, la salida permanece activada durante el tiempo configurado antes de desenergizarse |
| T1 | Temporización cíclica con alternancia continua entre tiempo de activación y desactivación |
| T2 | Temporización cíclica con segundo tiempo independiente configurable para cada ciclo |
